前面我們講到了焊錫膏在焊接后有可能出現(xiàn)錫須生長的情況。晶須為導電金屬絲，自發(fā)地生長在電子或電子產(chǎn)品的焊盤上。比如：電子器件端子，金屬屏蔽殼等。特別容易生產(chǎn)晶須的金屬主要包括錫、鎘、鋅等，最具代表性的也就是錫須了，小鵬汽車就曾因為逆變器產(chǎn)生錫須容易造成短路而召回了一萬多輛汽車。今兒 錫膏廠家了解下錫須的原由以及處理方法：

一、錫須的性質(zhì)及原由

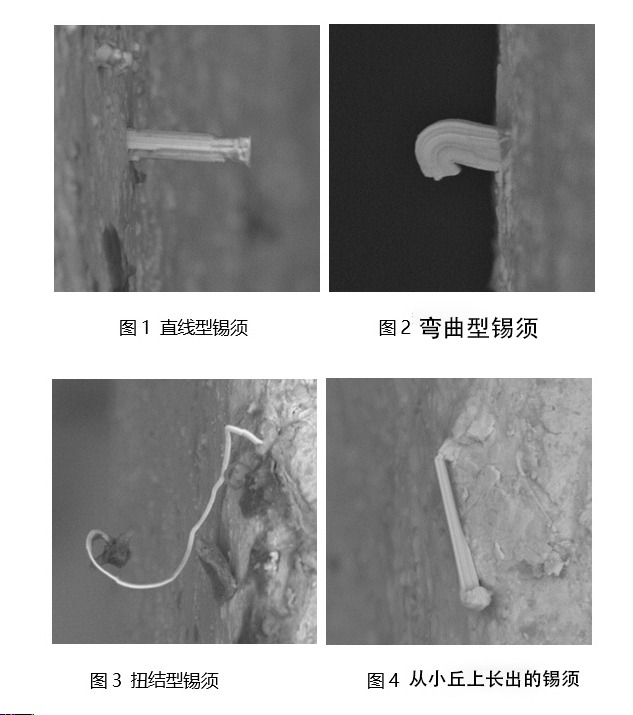

錫須是某種純錫或者高錫含量物體上自發(fā)而形成的表面缺陷，錫須的產(chǎn)生的原因，現(xiàn)如今行業(yè)內(nèi)對其原理尚未定論，但普遍認為意味著內(nèi)層錫的應(yīng)力所導致的。最普遍的研究認為，錫須的生長是由純錫電鍍層上就開始了，如果一旦生長過程逐漸開始，錫須就從“下部”逐漸開始生長，同時材料的供給是由一個較大的區(qū)域中進行錫原子擴散供給的，所以我們在錫須的根部是不存在的層厚的減少，生長的方向有的時候可能會一下子發(fā)生了變化，因此造成錫須的彎曲。

二、錫須的危害

1、殘屑污染

考慮到機械沖擊或震動都會產(chǎn)生錫須從鍍層表面脫落，生成殘屑。如果一旦這些殘屑導電物質(zhì)顆粒任意運功，可能會干擾敏感的人光信號或微機電系統(tǒng)系統(tǒng)運行，除此之外殘屑也有可能會產(chǎn)生短路。

2、短暫性短路

當錫須組合而成的短路電流已經(jīng)超過其所能夠承受電流（大部分30mA）時，錫須將被熔斷，產(chǎn)生間歇的短路脈沖，這樣的情況下大部分較難查出來。

3、永久性短路

當錫須生長到一定程度長度后，可以讓兩個不同導體短路。低電壓、高阻抗電路的電流不足以熔斷開錫須，產(chǎn)生永久性的短路。當錫須直徑較大時，可以傳輸較高的電流。

4、真空中的金屬蒸汽電弧

在真空（或氣壓較低）前提下，倘若錫須傳送電流相對較大（幾個安培）或電壓相對較大（大約18伏），錫須將會蒸發(fā)變成離子并能傳送幾百安培的電流，電流電弧的維持依靠鍍層表面的錫，直到耗完或電流終止為止。這樣的事情很容易出現(xiàn)在保險管等器件內(nèi)或線路斷開時，曾經(jīng)有一商業(yè)衛(wèi)星造成該類情況，引發(fā)衛(wèi)星偏離軌道。

三、錫須的預(yù)防和抑制具體措施

考慮到錫須的出現(xiàn)需要很長時間，出現(xiàn)后可能會造成嚴重的危害，需要從預(yù)防和抑制錫須生長開始，才能解決錫須問題。到目前為止普遍有效的方法還不是很明確，不過一般都是盡量避免焊錫鍍層內(nèi)部產(chǎn)生壓應(yīng)力。
